一、组合式模具

1外墙板模具

外墙板一般采用三明治结构，即结构层（200mm）+保温层（50mm）+保护层（60mm）。此类墙板可采用正打或反打工艺。建筑对外墙板的平整度要求很高，如果采用正打工艺，无论是人工抹面还是机器抹面，都不足以达到要求的平整度，对后期施工较为不利。但是正打工艺，有利于预埋件的定位，操作工序也相对简单。可根据工程的需求，选择不同的工艺。本文主要介绍反打工艺为主的模具。

根据浇注顺序，将模具分为两层，第一层为保护层+保温层，第二层为结构层。第一层模具作为第二层的基础，所以在第一层的连接处需要加固。第二层的结构层模具同内墙板模具形式。结构层模具的定位螺栓较少，故需要增加拉杆定位，防止涨模。

2内墙板模具

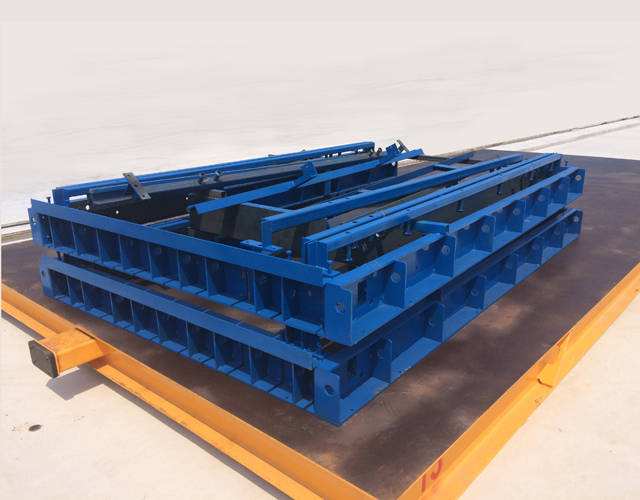

由于内墙板就是混凝土实心墙体，一般没有造型。预制内墙板的厚度一般为200mm，为便于加工，可选用20#槽钢作为边模。内墙板三面均有外漏筋，且数量较多，需要在槽钢上开许多豁口，导致边模刚度不足，周转中容易变形，所有应在边模上增设肋板。

3叠合楼板模具

根据叠合楼板高度，可选用相应的角铁作为边模，当楼板四边有倒角时，可在角铁上后焊一块折弯后的钢板。由于角铁组成的边模上开了许多豁口，导致长向的刚度不足，故沿长向可分若干段，以每段1.5--2.5m为宜。侧模上还需设加强肋板，间距为400-500mm。

4楼梯模具

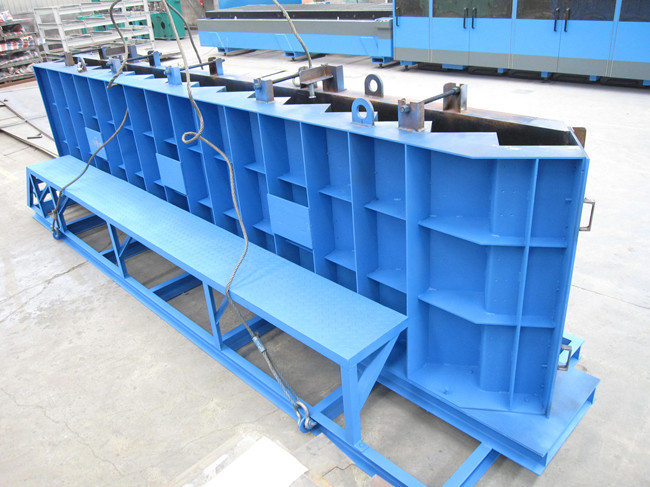

楼梯模具可分为卧式和立式两种模式，卧式模具占用场地，需要压光的面积较大，构件需多次翻转。故推荐设计为立式楼梯模具。重点为楼梯踏步的处理，由于踏步成波浪形，钢板需折弯后拼接，拼缝的位置宜放在既不影响构件效果又便于操作的位置，拼缝的处理可采用焊接或冷拼接工艺。都需要特别注意拼缝处的密封性，严禁出现漏浆现象。

5阳台模具

为了体现建筑立面效果，一般住宅建筑的阳台板设计为异性构件。构件的四周都设计了反边，导致不能利用大底模生产。可设计为独立式的模具，根据构件数量，选择模具材料。首先考虑构件脱模的问题，在不影响构件功能的前提下，可适当留出脱模斜度（1/10左右）。当构件高度较大时，应重点考虑侧模的定位和刚度问题。

6底模

面板根据楼层高度和构件长度，宜选用整块的钢板。每个大底模上布置不宜超过3块构件，据此选择底模长度，宽度有建筑层高决定。对于板面要求不严格的，可采用拼接钢板的形式，但需注意拼缝的处理方式。大底模支撑结构可选用工字钢或槽钢，为了防止焊接变形，大底模最好设计成单向板的形式，面板一般选用10mm钢板。大底模使用时，需固定在平整的基础上，定位后的操作高度不宜超过500mm。

中路西建组合模具的优势：

（1）为ＰＣ工厂全理的提高单班日产能。

（2）降低构件的生产成本。

（3）模具可重复利用。

（4）减少资源浪费。

（5）促进构件生产标准化。

（6）提供全套的生产工艺解决方案。

综述：降低成本，提高效率，增加产能，提高企业的核心竞争力。

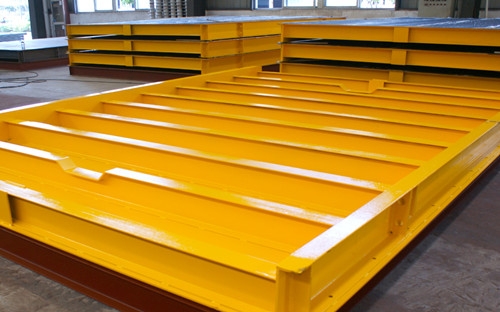

二、模台—PC构件制作及传送的平台

中路西建模台工艺质量

（1）材料:面板选用南钢Q345B青板，型钢选用济钢或者同级别钢厂Q235材料

（2）油漆：采用可焊接环氧树脂防锈底漆，中间采用环氧树脂防锈漆，面漆采用丙烯酸防锈油漆

（3）下料：激光切割，材料喷丸

（4）平整度：表面不平度在任意3000mm长度内不大于1.5mm

（5）模台长度方向两侧设置模具螺栓安装孔，孔洞精度可达到±2mm

（6）模台面板厚度10mm，Q345整板；

（7）尺寸：9米*3.5米、9米*4米、12米*3.5米、12米*4米（可定制）
